Hvilke ANSI-standardflenser passer til rørledningen din?

ANSI standard flenser gi den primære mekaniske tilkoblingsmetoden for trykkrørsystemer i nordamerikanske industrianlegg. Denne veiledningen undersøker trykk-temperaturklassifiseringer, beleggtyper og materialspesifikasjoner som er kritiske for innkjøpsingeniører og rørdesignere.

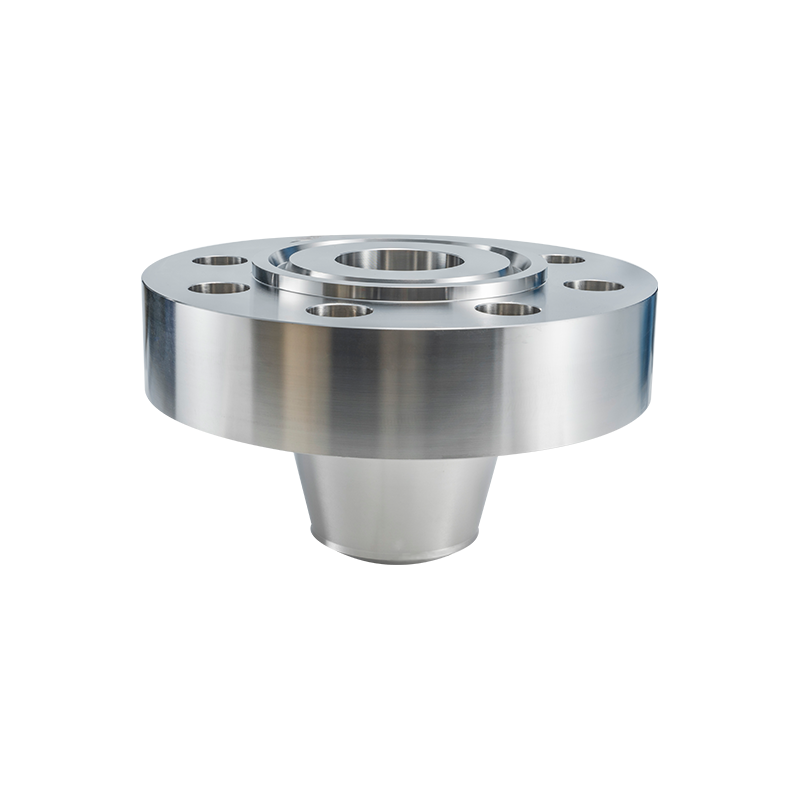

Hva er ANSI-standardflenser og hvordan utviklet de seg?

American National Standards Institute (ANSI) publiserte opprinnelig flensdimensjonale standarder, som American Society of Mechanical Engineers (ASME) deretter vedlikeholdt og oppdatert. Gjeldende aktive standarder inkluderer ASME B16.5 for flenser opp til 24 tommer nominell diameter og ASME B16.47 for større diametre til 60 tommer.

Viktige klassifiseringssystemer inkluderer:

• Trykkklasser betegnet 150, 300, 600, 900, 1500 og 2500 som representerer dimensjonsløse trykk-temperaturklassifiseringer
• Ansiktstyper inkludert hevet ansikt (RF), flat face (FF) og ring-type ledd (RTJ)
• Borekonfigurasjoner som samsvarer med rørplaner for sveisekompatibilitet

Jiangyin Zhonghai Precision Machinery Co., Ltd. opererer som en ISO 9001-sertifisert produsent med PED-, TUV- og TS-kvalifikasjoner, og spesialiserer seg på presisjonsflenser og smiing. Selskapet produserer rørflenser, smidde flenser, maskinerte flenser og relaterte komponenter i henhold til GB, ASME, ASTM, JIS, EN og DIN-standarder, og støtter fullt tilpasset tegningsbasert produksjon. Produksjonsutvalget dekker 1/2 tomme til 60 tommer, vekter i ett stykke opp til 10 tonn, og maksimale dimensjoner på 4 meter. Komplette interne funksjoner inkluderer smiing, oppvarming, CNC-dreiing, boring og inspeksjonslinjer som håndterer både volumproduksjon og komplekse maskinerte deler.

Teknisk analyse av fem kritiske spesifikasjoner

1. Lavtrykksslip-on-konfigurasjon: ansi standard flenser 150 lb slip på

Klasse 150 representerer den laveste standard trykkklassifiseringen, egnet for vann i omgivelsestemperatur, damp og ikke-kritiske prosessvæsker. Slip-on flenser glir over rørender og kilsveiser begge sider, noe som forenkler installasjonen på trange steder.

Trykk-temperaturklassifiseringer for klasse 150 karbonstål:

• Maksimalt trykk 285 psi ved omgivelsestemperatur (100 °F)
• Trykkreduksjon til 140 psi ved 400 °F
• Trykkreduksjon til 20 psi ved 750 °F

Sammenligning av installasjonskostnader:

ANSI standard flenser 150 lb slip på konfigurasjoner passer til bruksrør, HVAC-systemer og lavtrykksprosesslinjer der installasjonshastigheten oppveier kravene til tretthetsmotstand.

2. Høytrykkssveisehalsdesign: ansi standardflenser sveisehalsskjema 40

Sveisehalsflenser har et konisk nav som går jevnt over til rørets veggtykkelse. Denne geometrien fordeler bøyespenninger og gir strukturell forsterkning ved kritiske kryss.

Plan 40 rørdimensjoner bestemmer boringskompatibilitet:

• 2-tommers tidsplan 40: 60,3 mm OD, 3,91 mm vegg, 52,5 mm ID
• 4-tommers tidsplan 40: 114,3 mm OD, 6,02 mm vegg, 102,3 mm ID
• 6-tommers tidsplan 40: 168,3 mm OD, 7,11 mm vegg, 154,1 mm ID

Sammenligning av ytelse av flenstype:

Den ansi standard flenser sveisehals skjema 40 kombinasjon representerer den vanligste spesifikasjonen for prosessrør i kjemiske anlegg og raffinerier, og balanserer trykkkapasitet med standard materialtilgjengelighet.

3. Lukking og isolasjon Bruksområder: ansi standard flenser blind hevet ansikt

Blindflenser avslutter rørsystemer eller isolerer utstyr under vedlikehold. Den hevede overflaten gir en presisjonsbearbeidet tetningsflate for pakningskomprimering.

Spesifikasjoner for ansiktsfinish inkluderer:

• 125-250 mikrotommers AARH (Aritmetic Average Roughness Height) for ikke-metalliske pakninger
• 63-125 mikrotommers AARH for spiralviklede pakninger
• 32-63 microinch AARH for ring-type skjøter

Blindflens funksjonell sammenligning:

ANSI standard flenser blind hevet ansikt spesifikasjoner krever presis overflatebearbeiding og verifisering av pakningskompatibilitet. Den solide konstruksjonen tåler fullt systemtrykk fra begge retninger, og gir pålitelig isolasjon for fartøysinngang og vedlikehold av rørledningssegmenter.

4. Karbonstål Materialkvaliteter: ansi standard flenser karbonstål a105

ASTM A105 spesifiserer smidde karbonstålrørkomponenter for omgivelses- og høytemperaturservice. Karakteren dominerer industrielle flensapplikasjoner på grunn av kostnadseffektivitet og mekanisk pålitelighet.

Krav til kjemisk sammensetning:

• Karbon maksimum 0,35 % for sveisbarhet
• Mangan 0,60-1,05 % for styrke
• Silisium 0,10-0,35 % for deoksidering
• Fosfor og svovel maksimalt 0,040 % hver

Sammenligning av produksjonsmetode:

ANSI standard flenser karbonstål a105 spesifikasjoner krever materialtestsertifikater som bekrefter varmebehandling og mekanisk testing. Smidd konstruksjon eliminerer den interne porøsitetsrisikoen som ligger i støpte komponenter, og rettferdiggjør kostnadspremien for kritiske tjenester.

5. Høytrykks socketsveis: ansi standard flenser socketsveis 3000 psi

Hylsesveiseflenser har plass til rør med mindre diameter (vanligvis 2 tommer og under) i høytrykksapplikasjoner. Muffeboringen mottar rørenden med kilsveising i ytre skjøt.

Trykkklasseekvivalens:

• 3000 psi socketsveis tilsvarer omtrent klasse 600 og høyere
• 6000 psi socketsveis tilsvarer klasse 1500
• 9000 psi socketsveis tilsvarer klasse 2500

Sammenligning av små boringer:

Den ansi standard flenser muffesveis 3000 psi spesifikasjonen tar for seg instrumenttilkoblinger, prøvetakingsporter og prosesslinjer med liten doring der gjengede forbindelser risikerer utmattingsfeil under syklisk trykk eller vibrasjon.

Kvalitets- og sertifiseringsstandarder for produksjon

ISO 9001 og PED-samsvar

Kvalitetsstyringssystemer sikrer konsistent produksjon gjennom dokumenterte prosedyrer:

• Materialsporbarhet fra fabrikktestrapporter gjennom sluttkontroll
• Varmebehandlingsregistreringer som bekrefter austenitiserings- og normaliseringssykluser
• Dimensjonsinspeksjon i henhold til ASME B16.5 toleransetabeller
• Trykktesting ved 1,5 ganger nominelt trykk for kritiske bruksområder

Egen produksjonsevne

Jiangyin Zhonghai Precision Machinery opprettholder fullstendig produksjonsintegrasjon:

• Smipresser opp til 10 000 tonn for emner med stor diameter
• Kontinuerlig varmebehandlingsovner med atmosfærekontroll
• CNC vertikale dreiebenker maskinering diametre til 4 meter
• Boresentre som utfører boltehullmønstre med posisjonstoleranse ±0,2 mm

Globale standarder og tilpasningstjenester

Multi-Standard produksjonskapasitet

Parallell produksjon til internasjonale standarder støtter globale prosjektkrav:

• GB-standarder for kinesiske innenlandske prosjekter
• ASME/ASTM for markeder i Nord-Amerika og Midtøsten
• JIS-spesifikasjoner for japanske og sørøstasiatiske kunder
• EN/DIN-standarder for samsvar med det europeiske økonomiske området

Ikke-standard og konstruerte løsninger

Tegningsbasert produksjon imøtekommer spesielle krav:

• Åpningsflenser med målerløpsseksjoner
• Lange sveisehalser for tilkoblinger av fartøyskall
• Kompakte flenser som reduserer vekt og boltbelastning

Ofte stilte spørsmål

Hvilke forskjeller i boltsirkeldiameter finnes mellom klasse 150 og klasse 300 flenser?

For en 6-tommers nominell flens, spesifiserer klasse 150 241,3 mm boltsirkeldiameter med 8 bolter med 22,2 mm diameter. Klasse 300 spesifiserer 269,9 mm boltsirkel med 12 bolter med 25,4 mm diameter. Den større boltsirkelen og økte boltetall imøtekommer høyere pakningskompresjonskrav for forhøyede trykkklasser. Eksisterende klasse 150-flenser kan ikke oppgraderes til klasse 300 ved å bore ytterligere hull på grunn av utilstrekkelig utvendig diameter og tykkelse.

Hvordan er A105 og A350 LF2-materialer sammenlignet med lavtemperaturapplikasjoner?

ASTM A105 Charpy V-notch slagtesting kvalifiserer til minimum -29°C. ASTM A350 Grade LF2 spesifiserer slagkrav ved -46°C eller -59°C avhengig av klasse. LF2-kvaliteten koster 15-25 % mer, men gir nødvendig seighet for kjøletjenester og nordlig klimaeksponering. A105 ansi standard flenser karbonstål a105 spesifikasjoner risikerer sprøbrudd under -29°C.

Hvilket maksimalt trykk kan slip-on flenser trygt håndtere?

Klasse 150 slip-on flenser har en hastighet på 285 psi ved omgivelsestemperatur, men opplever stresskonsentrasjonsfaktorer 2,5 ganger høyere enn sveisehalsdesign. Praktiske bruksgrenser reduserer ofte slip-on-flenser til 150-200 psi i sykliske tjenester. Den ansi standard flenser 150 lb slip på konfigurasjonen passer kun til statiske, ikke-sjokk-applikasjoner.

Hvordan er tetningsytelsene for hevet overflate og ringtype forskjellig?

Hevede flateflenser komprimerer flate eller spiralviklede pakninger over brede kontaktområder, og tolererer moderate variasjoner i overflatefinishen. Ring-type skjøter krever presisjonsbearbeiding av spor (±0,05 mm) og metall-til-metall-kontakt for å oppnå tetning gjennom plastisk deformasjon. RTJ-forbindelser tåler trykk som overstiger 10 000 psi og temperaturer over 500°C der konvensjonelle pakninger svikter. Forbindelser med hevede flater dominerer generelle prosessrør på grunn av lavere maskineringskostnader og enkel utskifting av pakninger.

Hva er minimumsbestillingsmengder og prøveregler?

Standard katalogflenser støtter bestillinger fra enkeltdeler for vedlikeholdskrav. Tilpasset smiing krever minimum 500 kg materialmengder for sporbarhet av varmepartier. Prøveflenser for kvalifikasjonstesting krever kjøp; dimensjonsrapporter og materialsertifikater følger med standardleveranser uten ekstra kostnad. Jiangyin Zhonghai Precision Machinery opprettholder lagerbeholdning av vanlige størrelser for rask forsendelse.

Konklusjon

Velge passende ANSI standard flenser krever analyse av trykk-temperaturforhold, rørdynamikk og materialmiljøer. Enten spesifisere ansi standard flenser 150 lb slip på for økonomi, ansi standard flenser sveisehals skjema 40 for tretthetsmotstand, ansi standard flenser blind hevet ansikt for isolasjon, ansi standard flenser karbonstål a105 for standard tjeneste, eller ansi standard flenser muffesveis 3000 psi for høytrykks liten boring bestemmer tekniske spesifikasjoner systemets integritet.

Jiangyin Zhonghai Precision Machinery Co., Ltd. tilbyr integrert produksjon fra smiing til sluttinspeksjon, og støtter globale energi- og prosessindustrier med sertifisert kvalitet og dimensjonsevne til 4 meter i diameter.

Referanser

• American Society of Mechanical Engineers, ASME B16.5-2020, rørflenser og flensfittings: NPS 1/2 gjennom NPS 24 metrisk/tommers standard
• American Society of Mechanical Engineers, ASME B16.47-2017, stålflenser med stor diameter: NPS 26 til NPS 60 metrisk/tommers standard
• American Society for Testing and Materials, ASTM A105/A105M-21, standardspesifikasjon for smiing av karbonstål for rørapplikasjoner
• American Society for Testing and Materials, ASTM A350/A350M-18, standardspesifikasjon for karbon- og lavlegert stålsmiing, krever hakkfasthetstesting for rørkomponenter
• European Committee for Standardization, EN 1092-1:2018, Flenser og deres skjøter - Sirkulære flenser for rør, ventiler, fittings og tilbehør, PN betegnet - Del 1: Stålflenser
• International Organization for Standardization, ISO 9001:2015, Kvalitetsstyringssystemer - Krav
